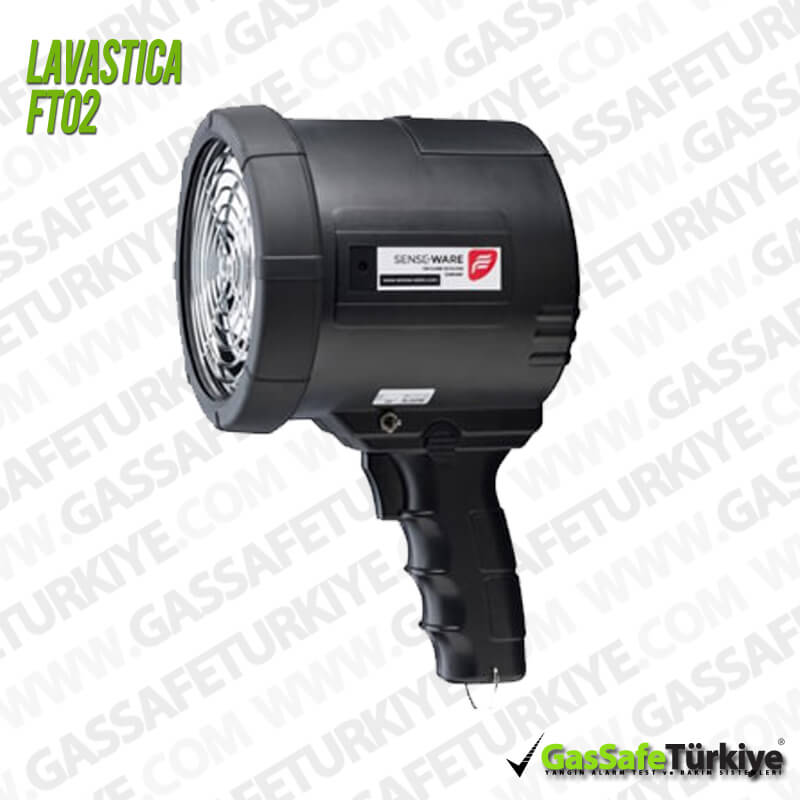

Alev Dedektörü Test Cihazı FT-02 Test Lambası 185-235 nm’de UV and 4.4 µ’da IR radyasyonu algılayan UV, IR ve UV/IR Alev dedektörlerini etkinleştirir. Sadece UV dedektörler için sürekli modda maksimum mesafe 8 metredir (26 ft). UV, IR ve UV/IR dedektörler için test aralığı 4 metreye (13 ft) kadardır. Çoğu IR Alev dedektöründe bir yangının titreme frekansını analiz eden ekstra alarm kriteri vardır. Alev titremesine benzetim kurmak için lambanın pulsla çalıştırılması gerekir. Bunun için T-229/4P test lambası, lambanın sol tarafında yer alan bir anahtarla puls moduna getirilebilir. Lamba ardından yaklaşık 2 Hz. frekansla aralıklı ışık yayar. Alarm gecikme zamanından sonra Ir veya UV/IR dedektörü etkinleşecektir.

Teknik Özellikler:

Çalışma:

Bir test gerçekleştirilmeden önce Alev dedektörlerinin açık ve alarm çıktılarının çalışır durumda olduğundan emin olun. Lütfen testinizin sonucunda istenmeyen alarm sinyallerini önleyin. Test Lambası tetiğe basınca açılacak ve tetik bırakılınca kapanacaktır. Test aralığında ve dedektörün görüş konisinin merkez ekseninde olacak şekilde Alev dedektörüne doğrultun. Tetiğe basın ve Alev dedektörü etkinleşinceye kadar bekleyin. Test lambasının sol tarafındaki anahtarın sürekli modda olduğundan emin olun (şekle bakın). IR veya UV/IR dededektörler için test lambasının sol tarafındaki anahtar puls modunda olmalıdır (bkz. Bu modda test lambası 2Hz. puls frekansıyla ışık yayar. Tetiği en az seçilen gecikme zamanı kadar çalıştırın. Çoğu Alev dedektörü test kriterleri karşılandığında 30 saniye içinde yanıt verecektir. Test Lambasını aralıklı çalıştırmada veya sürekli modda 1 dakikadan daha uzun kullanmayın. Her test sonrasında sonraki testi gerçekleştirmeden önce en az 30 saniye bekleyin.

İlk Kullanım:

Alev Dedektörü Test Cihazı nın Pil kapağını çıkartın (test lambasının üzerinde). Pili çıkartın. 12 Vdc pilin uçları lambanın uçları ile temas edecek şekilde pili pil bölmesine geri yerleştirin. Pil kapağını orijinal konumuna yerleştirin. Pil fabrika çıkışında zaten şarjlıdır. Ancak, ünite satın alındıktan hemen sonra en az 4 saat (en fazla 6 saat) şarj edilmelidir.

Şarj etme:

Alev Dedektörü Test Cihazı nın Şarj aletini fişe takın ve şarj aletinin kablosunu Test Lambasına bağlayın. Tamamen bitmiş bir pilin şarj süresi +/- 4 saattir. 6 saatten uzun süre şarj etmeyin. Test Lambası kullanımdan hemen sonra depolanacak ise, test lambası depolanmadan önce tamamen şarj edilmelidir. Ünite kullanılmadan depolanırken her 3 ayda bir tekrar şarj edilmelidir. Şarj sırasında test lambasının sol tarafındaki kırmızı LED yanar. Ancak, test lambasının şarjı tamamen bittiğinde, kırmızı LED ilk saatlerde yanmıyor olabilir.

Lütfen aşağıdaki talimatları dikkatle okuyun:

1. Test lambasını sürekli olarak bir seferde 10 dakikadan uzun süre kullanırsanız pilin ömrü olumsuz etkilenir.
2. FT-02 test lambasının çıkartılmaması gereken koruyucu bir kafesi vardır.
3. Kafes arasından nesneler sokmayın.
4. Test lambasını temiz ve kuru saklayın. Kirli bir reflektör test aralığını azaltacaktır.
5. Test lambasını nemli koşullarda kullanmayın.
6. Çocuklardan uzak tutun.
7. Kısa mesafeden doğrudan gözlere tutmayın. Doğrudan ışığa bakmayın.
8. Test lambası hasarlıysa kullanılmamalıdır.
9. Lambayı açmayın, tamirat için geri gönderin. Ayrıntılar için SENSE-WARE ile irtibat kurun.
10. Üniteyi ateşe atmayın. Pil yoğun ısıya maruz kaldığında patlayabilir.
11. Uyarı, kullanımdan sonra kafes sıcak olabilir.
12. Sızdırmaz kurşun pilin uzun yıllar ömrü vardır. Ünitenin nasıl atılacağı konusunda yerel şehir yetkililerine danışın.
13. IR/IR- (ikili IR), IR/IR/IR (IR3 veya üçlü IR) alev dedektörleri için uygun değildir.
14. Alev dedektörlerinin test edilmesinin, istenmeyen alarm sinyallerini etkinleştirmediğinden emin olun.
15. Sadece güvenli alanlarda kullanım için.

Pil değiştirme
1. Pil, özelliklerde verilen pil bilgisi ile yerel olarak sipariş edilebilir.
2. Pil bölmesinden kapağı çıkartın.
3. Yeni pili pil bölmesine kaydırın. Kutuplarının test lambasının uçları yönünde olduğundan emin olun.
4. Pil kapağını orijinal konumuna yerleştirin.
5. Alınan yeni pili hemen en az 4 saat (en fazla 6 saat) şarj edin.

Pil özellikleri:
Pil türü Sızdırmaz şarj edilebilir kurşun asit pil
Pil voltajı ve kapasitesi 12 Vdc/ 2.7 Ah
Uç türü Tırnak Korumalı Uçlar
Uç konumu “pil uç konumu” çizimine bakın

Boyutlar: (u x g x y) 70 x 46 x 103 mm
Tip BATT4P

Alev Dedektörü Test Cihazı Sürekli ürün geliştirmesi ilkesinden dolayı Firma Yangın ve Gaz Algılama BV yayınlarındaki bilgiyi önceden haber vermeksizin değiştirme veya düzenleme hakkını saklı tutar ve hatalar veya kapsanmayan durumlar için hiçbir sorumluluk kabul edilemez.
